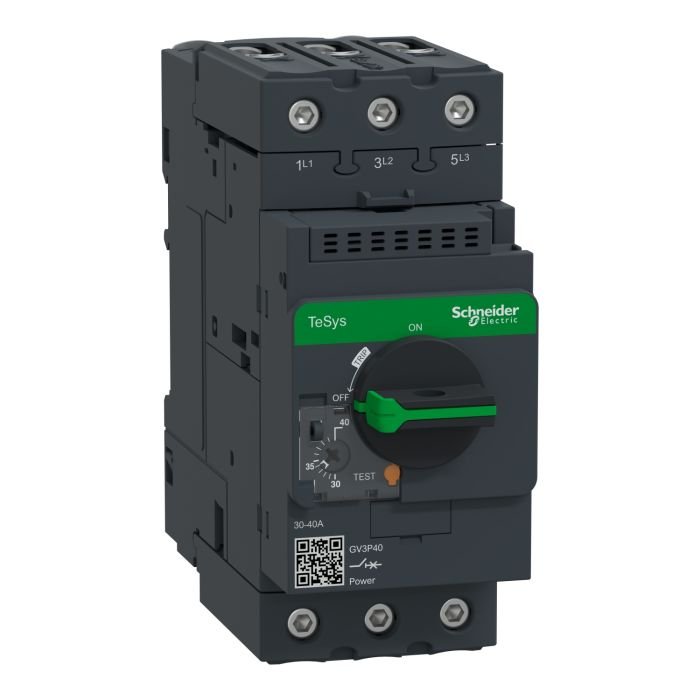

GV3P40 شنايدر اليكتريك قاطع تيار دائرة الموتور، TeSys GV3، ثلاثي الأقطاب، 30-40 أمبير، حراري مغناطيسي، أطراف توصيل EverLink
-46% خصم
10,631.41 EGP 19,687.80 EGP
مفتاح الدائرة الكهربائية للمحرك GV3P40 TeSys GV3 هو حلاً قويًا وموثوقًا لحماية المحركات والتحكم في الدوائر الكهربائية. تم تصميمه لتلبية متطلبات التطبيقات الصناعية، ويوفر هذا المفتاح ذو الثلاثة أقطاب تصنيفًا حاليًا يتراوح بين 30 أمبيرًا و40 أمبيرًا. بفضل وحدة الحماية الحرارية والمغناطيسية، يوفر حماية فعالة ضد التحميل الزائد والاختصارات.
الميزات الرئيسية:
حماية متعددة الاستخدامات: تم تصميم مفتاح الدائرة الكهربائية للمحرك TeSys GV3 لحماية المحركات من التحميل الزائد والاختصارات، مما يعزز من سلامة أنظمتك الكهربائية.
نطاق تيار واسع: بتصنيف تيار يتراوح من 30 أمبيرًا إلى 40 أمبيرًا، يعتبر هذا المفتاح مناسبًا لمجموعة متنوعة من أحجام المحركات والتطبيقات.
أطراف EverLink: تضمن أطراف EverLink الاتصالات الكهربائية الموثوقة، مما يقلل من أعمال الصيانة ويعزز من موثوقية النظام.
تصميم مدمج: تصميم المفتاح الكهربائي GV3P40 المدمج يسمح بالتركيب الموفر للمساحة في لوحات التحكم والصناديق.
تركيب على السكة DIN: تسهل عملية التركيب على السكة DIN تبسيط التركيب والتكامل في نظامك الكهربائي.
المواصفات الفنية:
نوع المنتج: مفتاح الدائرة الكهربائية للمحرك
الأقطاب: 3P (3 أقطاب)
تصنيف التيار: 30-40 أمبير
وحدة الحماية: حرارية ومغناطيسية
الأطراف: أطراف EverLink
| المواصفات | |
| أساسي | |
| النطاق | TeSys Deca |
| اسم المنتج | TeSys GV3 |
| TeSys Deca | |
| نوع المنتج أو المكونات | قاطع تيار دائرة الموتور |
| الاسم المختصر للجهاز | GV3P |
| تطبيق الجهاز | حماية الموتور |
| تقنية وحدة الفصل | مغناطيسي حراري |
| تكميلي | |
| وصف الأقطاب | 3P |
| نوع الشبكة | تيار متردد |
| فئة الاستخدام | AC-3يتوافق معIEC 60947-4-1 |
| تردد الشبكة | 50/60 هرتزيتوافق معIEC 60947-4-1 |
| وضع التثبيت | DIN rail متماثل 35 مم:مقصوص |
| لوحة:برغي(مع 3 × مسامير M4) | |
| طاقة الموتور، كيلو واط | ١٨٫٥ kWعند400/415 فولت تيار متردد 50/60 هرتز |
| ٢٢ kWعند500 فولت تيار متردد 50/60 هرتز | |
| ٣٧ kWعند690 فولت تيار متردد 50/60 هرتز | |
| سعة الكبح | ١٠٠ kA Icuعند230/240 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 |
| ٥٠ kA Icuعند400/415 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 | |
| ٥٠ kA Icuعند440 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 | |
| ١٢ kA Icuعند500 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 | |
| ٦ kA Icuعند690 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 | |
| [Ics] سعة القطع بدائرة القصر المقننة أثناء التشغيل | ١٠٠ %عند230/240 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 |
| ١٠٠ %عند400/415 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 | |
| ١٠٠ %عند440 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 | |
| ٥٠ %عند500 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 | |
| ٥٠ %عند690 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 | |
| control type | مقبض دوار |
| [In] التيار المقنن | ٤٠ A |
| نطاق ضبط الحماية الحرارية | ٣٠…٤٠ Aيتوافق معIEC 60947-4-1 |
| تيار الفصل المغناطيسي | ٥٦٠ A |
| [Ith] تيار حراري هوائي حر اصطلاحي | ٤٠ Aيتوافق معIEC 60947-4-1 |
| [Ue] الجهد التشغيلي المقنن | 690 فولت تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 |
| [Ui] جهد العزل المقنن | ٦٩٠ V تيار متردد 50/60 هرتزيتوافق معIEC 60947-2 |
| [Uimp] جهد تحمل النبض المقدر | ٦ kV conforming to IEC 60947-2 |
| الحساسية لفشل الطور | نعميتوافق معIEC 60947-4-1 |
| الملاءمة للعزل | نعميتوافق معIEC 60947-1 |
| تشتت الطاقة لكل قطب | ٨ W |
| التحمل الميكانيكي | ٥٠٠٠٠ دورات |
| الصمود الكهربائي | ٥٠٠٠٠ دوراتمن أجلAC-3عند415 فولت بوصة |
| الخدمة المقننة | مستمريتوافق معIEC 60947-4-1 |
| عزم الربط | ٥ N.m – on طرف توصيل المشبك البرغي |
| العرض | ٥٥ mm |
| الارتفاع | ١٣٢ mm |
| العمق | ١٣٦ mm |
