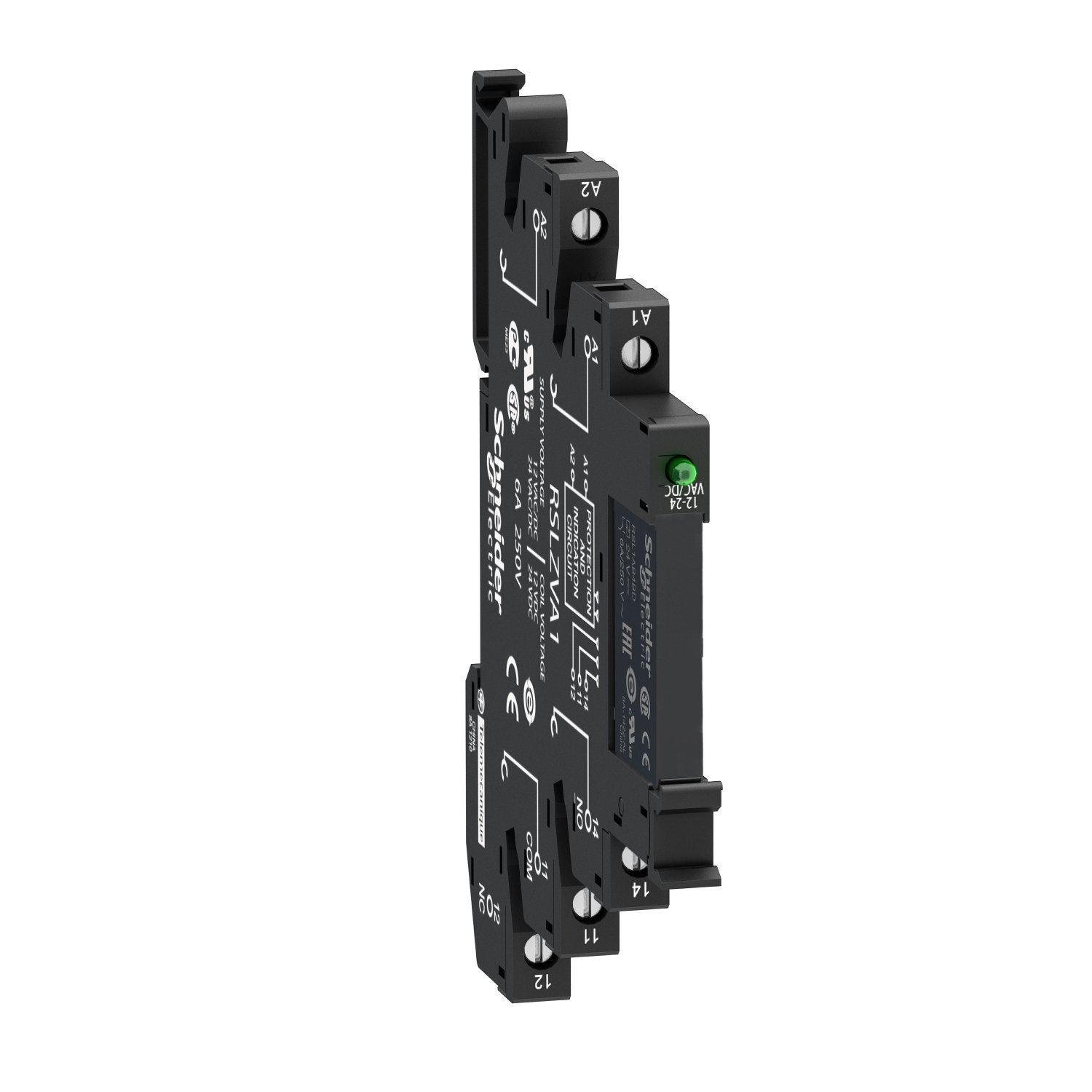

شنايدر RSL1PVPU | مرحل واجهة رفيع مُجمّع مسبقًا، 6 أمبير، 1 CO، LED، وحدة حماية، موصل لولبي، 230 فولت تيار متردد

نظرة عامة على مرحل واجهة رفيع من شنايدر RSL1PVPU

يُعد شنايدر RSL1PVPU مرحل واجهة مُجمّع مسبقًا، ومُدمج، مُصمم لأنظمة التحكم التي تتطلب تبديلًا موثوقًا وحلولاً موفرة للمساحة. فيما يلي أهم ميزاته ومواصفاته الفنية.

الوصف العام

• اسم المنتج: RSL1PVPU

• نوع المنتج: واجهة رفيعة مُرحِّل

• الوظيفة: عزل إشارات التحكم كهربائيًا وربطها

• التركيب: مُثبَّت على سكة DIN

• التطبيق: لوحات التحكم الصناعية، أنظمة الأتمتة، واجهات PLC

الميزات الرئيسية

• نوع التلامس: تلامس تحويل واحد (1 CO = SPDT)

• معدل التلامس: 6 أمبير عند 250 فولت تيار متردد

• وحدة مُجمّعة مسبقًا: تتضمن مُرحّلًا + قاعدة + مؤشر LED + وحدة حماية

• مؤشر الحالة: مؤشر LED مدمج لحالة الملف

• وحدة الحماية: مُدمجة لمنع طفرات جهد الملف

• نوع الأسلاك: أطراف توصيل لولبية

• العرض: تصميم نحيف 6.2 مم للتركيبات المدمجة

المواصفات الكهربائية

• جهد الملف: ٢٣٠ فولت تيار متردد

• التيار المقدر (التلامسات): حتى 6 أمبير

• جهد العزل: 250 فولت

• قوة العزل: 4 كيلو فولت بين المدخل والمخرج

• زمن الاستجابة:

  • زمن الالتقاط: ≤ 20 مللي ثانية

  • انقطاع التيار: ≤ 20 مللي ثانية

التفاصيل الميكانيكية

• التركيب: سكة DIN (35 مم)

• نوع التوصيل: أطراف لولبية

• الغلاف: غلاف بلاستيكي رفيع

• الوزن: تقريبًا ٦٠ غرامًا

• اللون: غلاف رمادي فاتح مع ملصق واضح

المعايير و الشهادات

• التوافق:

  • IEC 61810-1

  • متوافق مع معايير RoHS

• الشهادات: CE، UL، CSA

• درجة التلوث: 2

• درجة الحماية: IP20 (الطرف الطرفي)

التطبيقات النموذجية

• تبديل الإشارات في الأتمتة

• امتداد مخرج PLC

• دوائر التحكم والتغذية الراجعة

• الآلات الصناعية وأنظمة التدفئة والتهوية وتكييف الهواء

• تصميم لوحة كهربائية حيث تكون المساحة محدود

المزايا

• مساحة صغيرة توفر مساحة اللوحة

• حل توصيل وتشغيل – جاهز للتركيب

• مصباح LED مدمج لتشخيص سريع

• حماية مُحسّنة لإلكترونيات التحكم

• تبديل موثوق لتشغيل طويل الأمد
